العمل الإجرائي لرسم القلب

النبض الطبيعي :

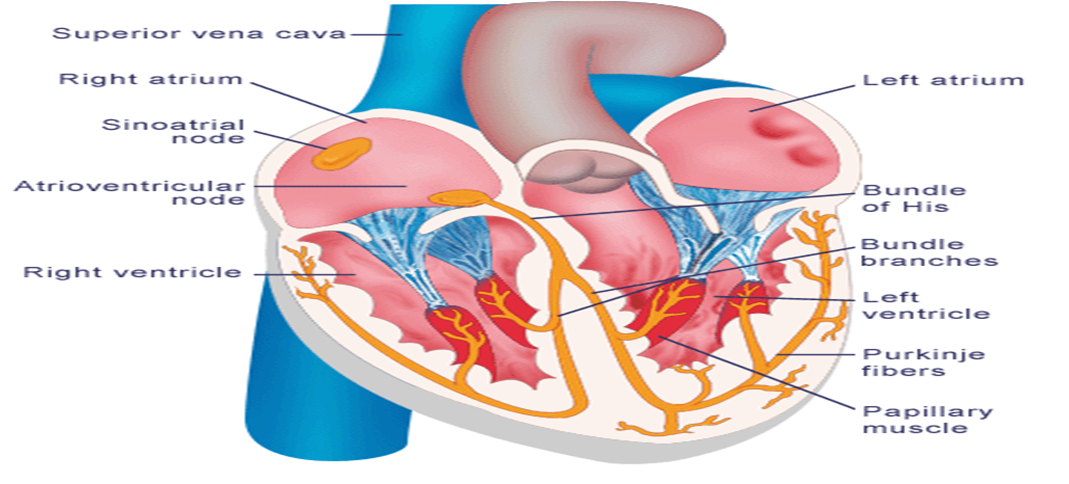

تنبع ضربات القلب الايقاعية المنتظمة من داخل نسيج عضلة القلب نفسها فهي ذاتية الحركة حيث يبدأ  النبض الطبيعي بإشارة كهربائية تُصدر من مولد ومنظم كهربائي عصبي عضلي متخصص ، صغير الحجم جداً يقع في جدار الأذين   الأيمن يسمى (العقدة الجيبية الأذينية) أوsinoatrial node، بمعدل 60-100 نبضة / إشارة كهربائية في الدقيقة . وتنتشر هذه الإشارة الكهربائية بسرعة كبيرة للأذينين مما يجعلهما ينقبضان لدفع الدم من الأذينين للبطينين ثم تنتقل تلك الإشارة الكهربائية إلى مستقبل وفي نفس الحال يعتبر مولداً احتياطياً صغير الحجم ويسمى (العقدة الأذينية البطينية) أو atrioventricular node جداً يقع بين البطينين والأذينين والتي تسمح بمرور الإشارة الكهربائية عن طريق توصيلات كهربائية تتفرع من العقدة البطينية الأذينية إلى البطينين في جزء من الثانية مما يجعلهما ينقبضان لدفع الدم من البطينين لخارج القلب والبطين الأيمن يدفع بالدم غير المؤكسد للرئتين ليتم أكسدته والبطين الأيسر يدفع بالدم المؤكسد لجميع أجزاء الجسم  لتستفيد من الدم المؤكسد الذي يعود بعد أنتزاع الأوكسجين منه للجزء الأيمن من القلب وهكذا تكتمل دورة واحدة للدم.

وبالتالي في الانسان الطبيعي تنشأ الاشارات الكهربية من ( العقدة الجيب أذينية) وفي هذا الحين يسمي النظام ب(النظم القلبي) أو  (sinus rhythm) ، اما في بعض الحالات المرضية يمكن ان تنشأ التيارات من مصدر اخر مثل ( العقدة الاذينية البطينية) و يسمي النظام في هذا الحين ب( النظم العقدي) أو nodal rhythm أو ممكن ينبع من اي مصدر اخر مثل عضلات البطين نفسه و هذا قد يكون بسبب فشل العقدة الجيب اذينية في اصدار نبضات أو وجود مصدر خارجي - في اي مكان اخر في القلب -  ينبض بمعدل اعلي من منظم ضربات القلب الاساسي فيأخذ مكانه وبالتالي في الانسان الطبيعي تنشأ الاشارات الكهربية من ( العقدة الجيب أذينية) وفي هذا الحين يسمي النظام ب(النظم القلبي) أو  (sinus rhythm ) ، اما في بعض الحالات المرضية يمكن ان تنشأ التيارات من مصدر اخر مثل ( العقدة الاذينية البطينية) و يسمي النظام في هذا الحين ب( النظم العقدي) أو ( nodal rhythm ) أو ممكن ينبع من اي مصدر اخر مثل عضلات البطين نفسه و هذا قد يكون بسبب فشل العقدة الجيب اذينية في اصدار نبضات أو وجود مصدر خارجي - في اي مكان اخر في القلب - ينبض بمعدل اعلي من منظم ضربات القلب الاساسي فيأخذ مكانه.
